。管網水質在線監測系統主要采集管網水質參數信息，并將采集到的管網水質流量參數信息
、預警信息傳輸到監測中心云平臺
。
本設計具有創新性，以現場分布式監控終端采集數據信息為核心
，采用云端開放式平臺架構組成數據監測
、處理、分析、展示為一體的物聯網平臺
。在惡劣的環境條件下實現長期無人值守
、可進行遠程監測管網水質流量參數信息情況，及時下發工單通知相關管理單位處理
，同時該系統兼具COD
、氨氮、硝氮
、濁度
、流量、水位等水質參數的監測功能（需選配相傳感器）
。
二.2. 系統架構

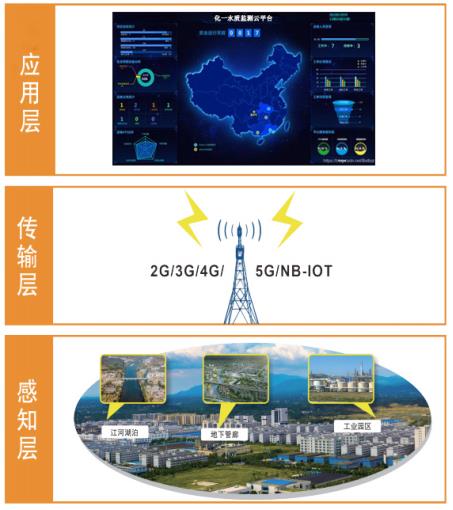

系統由監測終端
、傳輸網絡和智能監控平臺三部分組成。具備實時監測
、無線傳輸
、實時展示、數據分析
、歷史查詢
、超標預警等功能，采用全數字網絡化平臺管理
，將前端數據利用無線通信終端
，通過GPRS/4G/NB-IoT網絡傳回到監控中心，實現分布監控
、集中控制和管理的功能
。

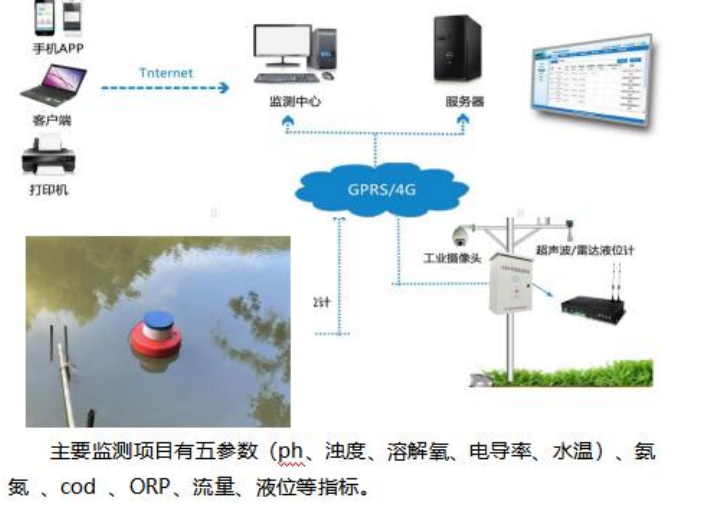

圖 2.1 系統架構示意圖
二.3. 現場設備組成

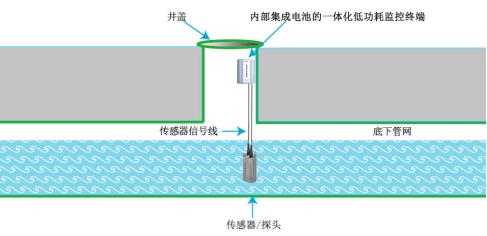

圖2.1 井內安裝示意圖
管網水質流量在線監測系統由安裝輔材、水質傳感器
、多普勒流量計和監控終端組成
。
(1)
安裝輔材
安裝輔材包含監控終端安裝支架、防護桶
、通訊線纜和鋼絲繩
。
(2)
水質傳感器
COD傳感器、氨氮傳感器
、硝氮傳感器和多普勒流量計等
。
(3)
現場工況
管網在線監測系統：項目水質需要在清澈且能見度為良好的情況下安裝，如管道里水呈現渾濁
、黑色的現象會影響傳感器測得數據受到較大的誤差
，由于氨氮、硝氮傳感器監測方法較為特殊
，需要在電導率1000mg/L以內的水質安裝
，如現場電導率過高的的情況下
，不建議安裝氨氮、硝氮等離子傳感器
。
如果現場水質出現污濁的情況下
，現場工況無法監測氨氮、硝氮等參數
，建議更換成監測PH
、電導率、COD
、濁度/懸浮物傳感器等設備
。
(4)
監控終端
監控終端按照采集周期采集所有傳感器的數據；按照發送周期
，上傳數據給平臺
，內置鋰電池，續航時間≥ 3 個月
。
